Рубикон ИСМ220 адресный исполнительный модуль
ИСМ220 - Адресный исполнительный модуль для коммутации нагрузки в цепях 220 В
Основное применение ИСМ220 – управление задвижками и заслонками систем дымоудаления, работающих от сети переменного тока 220 В, 50 Гц. Возможно использование других видов исполнительных устройств, соответствующих выходным электрическим параметрам ИСМ220.
В выходной цепи устройства выполняется постоянный контроль наличия напряжения 220 В, возникновения обрыва или КЗ. Номинал самовосстанавливающего предохранителя-автомата выходной цепи составляет 2 А.
Неадресные шлейфы ШС1 и ШС2 предназначены для подключения пожарных и охранных извещателей, а также технологических датчиков разного типа: с нормально-разомкнутыми и нормально-замкнутыми контактами. Например, это могут быть датчики положения заслонок или состояния кнопок пуска насосов при применении ИСМ220 с исполнительными устройствами систем дымоудаления. Питание устройств на неадресном шлейфе не поддерживается. В каждом неадресном шлейфе контролируется сопротивление шлейфа, а также возникновение обрыва и короткого замыкания. Если число извещателей в шлейфе не превышает двух, ИСМ220 позволяет различать срабатывание каждого из них. Если в шлейфе применяется от трех и более извещателей, идентификация конкретно сработавшего извещателя не поддерживается.
Неадресные шлейфы пригодны для контроля постоянно включенного светового оповещателя (табло "ВЫХОД") на наличие напряжения питания и обрыв.

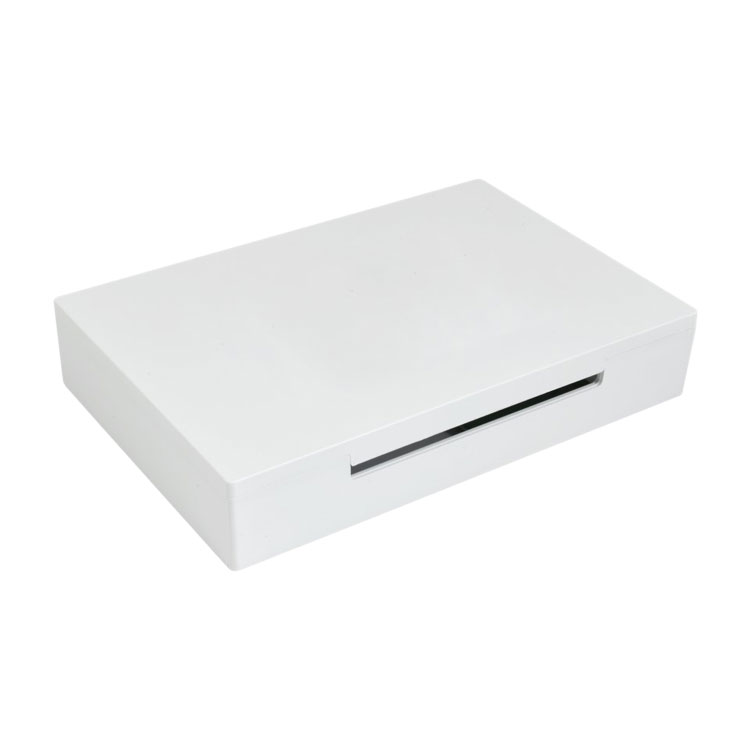

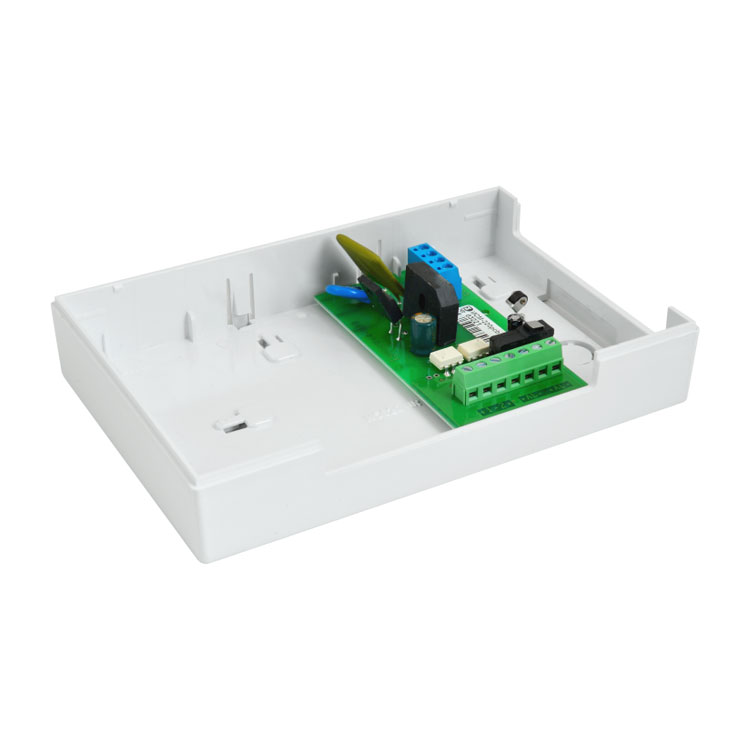

ИСМ220 выполнен в пластмассовом разъемном корпусе с датчиком вскрытия (тампером). Съемная крышка крепится к основанию корпуса на защелках.
Индикация состояния непосредственно на корпусе выполняется с помощью светодиода, имеющего два режима свечения:
- одиночное мигание зеленым цветом: дежурный режим, обмен данными с ППК
- квазинепрерывное свечение (частота 10 Гц) красным цветом: тревога на неадресном шлейфе, либо вскрытие корпуса
В комплектацию включены 4 резистора двух номиналов для неадресных шлейфов.
Технические характеристики
Ток потребления, максимальное значение, мА, включая 0,2
Количество в шлейфе максимальное (при соблюдении общего бюджета по току) 255
Коммутируемое напряжение переменного тока, В от 160 до 260
Коммутируемый ток (на время не более 1 с), не более, А 2
Коммутируемый ток (без ограничения по времени), не более, А 0,5
Степень защиты оболочки IP30
Диапазон рабочих температур, °С минус 10 - +55
Рабочий диапазон значений относительной влажности воздуха при температуре +25°С, без конденсации влаги 0 - 93%
Габаритные размеры, мм, не более 92x58x32
Масса, кг, не более 0,3
__________________________________
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Питание по адресному шлейфу
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
Компания ДЕЛК предлагает купить Рубикон ИСМ220 адресный исполнительный модуль на выгодных условиях в Краснодаре.
Основное применение ИСМ220 – управление задвижками и заслонками систем дымоудаления, работающих от сети переменного тока 220 В, 50 Гц. Возможно использование других видов исполнительных устройств, соответствующих выходным электрическим параметрам ИСМ220.
В выходной цепи устройства выполняется постоянный контроль наличия напряжения 220 В, возникновения обрыва или КЗ. Номинал самовосстанавливающего предохранителя-автомата выходной цепи составляет 2 А.
Неадресные шлейфы ШС1 и ШС2 предназначены для подключения пожарных и охранных извещателей, а также технологических датчиков разного типа: с нормально-разомкнутыми и нормально-замкнутыми контактами. Например, это могут быть датчики положения заслонок или состояния кнопок пуска насосов при применении ИСМ220 с исполнительными устройствами систем дымоудаления. Питание устройств на неадресном шлейфе не поддерживается. В каждом неадресном шлейфе контролируется сопротивление шлейфа, а также возникновение обрыва и короткого замыкания. Если число извещателей в шлейфе не превышает двух, ИСМ220 позволяет различать срабатывание каждого из них. Если в шлейфе применяется от трех и более извещателей, идентификация конкретно сработавшего извещателя не поддерживается.
Неадресные шлейфы пригодны для контроля постоянно включенного светового оповещателя (табло "ВЫХОД") на наличие напряжения питания и обрыв.
ИСМ220 выполнен в пластмассовом разъемном корпусе с датчиком вскрытия (тампером). Съемная крышка крепится к основанию корпуса на защелках.
Индикация состояния непосредственно на корпусе выполняется с помощью светодиода, имеющего два режима свечения:
- одиночное мигание зеленым цветом: дежурный режим, обмен данными с ППК
- квазинепрерывное свечение (частота 10 Гц) красным цветом: тревога на неадресном шлейфе, либо вскрытие корпуса
В комплектацию включены 4 резистора двух номиналов для неадресных шлейфов.
Технические характеристики
Ток потребления, максимальное значение, мА, включая 0,2
Количество в шлейфе максимальное (при соблюдении общего бюджета по току) 255
Коммутируемое напряжение переменного тока, В от 160 до 260
Коммутируемый ток (на время не более 1 с), не более, А 2
Коммутируемый ток (без ограничения по времени), не более, А 0,5
Степень защиты оболочки IP30
Диапазон рабочих температур, °С минус 10 - +55
Рабочий диапазон значений относительной влажности воздуха при температуре +25°С, без конденсации влаги 0 - 93%
Габаритные размеры, мм, не более 92x58x32
Масса, кг, не более 0,3
__________________________________
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Питание по адресному шлейфу
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
Компания ДЕЛК предлагает купить Рубикон ИСМ220 адресный исполнительный модуль на выгодных условиях в Краснодаре.
